MZ6系列用于過熱保護

產品介紹/Prroduct introduction

MZ6系列用作溫度傳感器,具有尺寸小、熱容量低的優點,能有效地顯示開關電源中功率器件的過熱狀況。

如圖1,在正常環境溫度下,PTC熱敏電阻器阻值Rp小于Rs,輸出電壓較低,當環境溫度超過設定溫度時,PTC熱敏電阻器阻值Rp快速上升超過Rs,從而導致V增加到足夠高的電壓而動作(圖2


產品特點/PRODUCT FEATURES

1. MZ6系列產品分為兩種結構,MZ6插件型,MZ6T線束型

2. 保護溫度范圍:60~170℃

3. 反應時間快

4. 長期穩定

5. 外形尺寸小、安裝方便

6. 產品過熱保護后不需要再設置

7.可靠性高

應用范圍/APPLICATION

1. 開關電源

2. 電子設備(電機、變壓器等)

3. 功率器件

4. 電機線圈

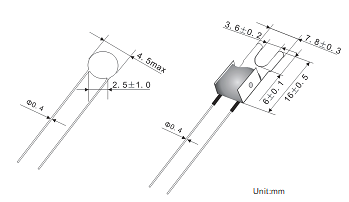

產品外形結構圖/OVERALL STRUCTURE


產品型號說明/MARKING OF PART NUMBER


規格表/SPEC.Table


注/Note:

1. 規格表中的外形(引線型、表面貼裝型、特殊型)可根據客戶需要選擇。

2. 除上述保護溫度點外,也可根據客戶的實際要求進行設計。

3. 以上參數僅供參考,若知詳細規格參數,請?jiān)斠娋唧w型號規格書。
